zaterdag 2 november 2019

MY Arduino 3D printed Eye

Dit was een print gemaakt tussendoor.. printkwaliteit is niet echt goed maar het gaat me meer om de werking met de Arduino.. het oog komt van thingeverse zelf..alleen heb ik er eea aan veranderd daar het geheel niet lekker werkte

zondag 4 augustus 2019

Weer een stapje verder met de Toyota 3d printed engine..
alles wordt nog gespoten wat blauw en groen is.. daar ik gewoon veel blauw en groen filament over had. en de printer super werkt met deze 123D filamenten




maandag 10 juni 2019

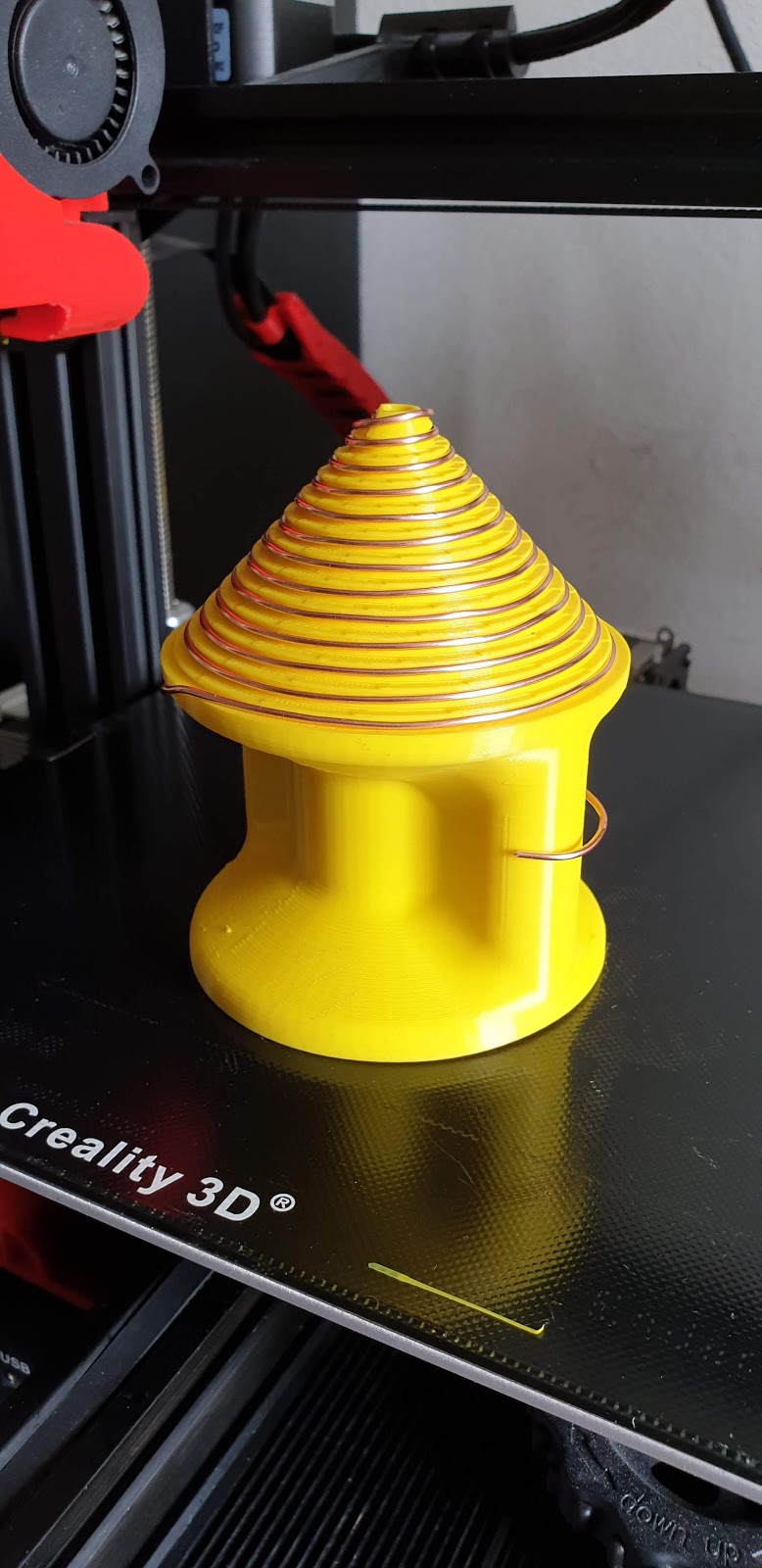

pancake antenna

hier ben ik bezig met een ontwerpje om de coils te maken voor mijn Spooky radio
dit is echt een van de betere manieren om koperdraad te wikkelen op een mooie manier.
het nadeel is dat je het koper achteraf terug moet buigen om plat te worden om te gebruiken als platte antennes




dinsdag 23 april 2019

Nautilus Shell Speakers

Nautilus Shell Speakers



Deze keer een print gedaan van shellspeakers model komt van Thingeverse maar ik heb ze wel aangepast o.a. de dimensies en dikte ..  ze zijn geprint in polymaker polysmooth in wit op de Ender3 . Er zit een breedband speaker in van 40 watt ,welke voor zulke afmetingen best veel is.. De binnenkant is gevuld met dempingsmateriaal,tevens zijn de voetjes en roosters eigen ontwerp.. per speaker heb je dus 3 segmenten  het huis verdeelt in linkerkant en rechterkant..






dinsdag 12 februari 2019

Ironman arc reactor

Ja ik heb de Ironman  reactor versie2 lampiestijl gemaakt .Dit keer heb ik ander filament gebruikt, wat meer infill en wat kleur toegepast.. ook zijn de koperwikkelingen aan de reactor toegevoegd. en uiteraard zit er weer een meerkleuren led in ... kortom een zeer leuke print.




gggg

maandag 21 januari 2019

Proportional, Integral, Derivative oftewel PID


 Proportional, Integral, Derivative  oftewel PID



PID Afstemmen op uw hotend resulteert in afdrukken van betere kwaliteit, dus het is wel de moeite om te leren hoe u dit moet doen.
onderstaande ben ik van uitgegaan van de meest verkochte 3d printer en dat is uiteraard de
Cr10 Creality reprap printer.  ;)

Het is helemaal niet zo moeilijk.  Wat is PID-afstemming Welnu, kort gezegd zorgt PID Tuning ervoor dat uw HotEnd of Heated Bed op de door u gewenste temperatuurinstelling blijft. Ik zal je niet lastig vallen met  de technische informatie , en we zullen deze mini howto eenvoudig houden hoe te doen.  En als je echt wilt weten waar PID voor staat en hoe het werkt, klik dan hier: http://bfy.tw/D4lD

Ok wat heb je nodig?  Ik  gebruik zelf Octoprint hiervoor, maar u kunt ook elke slicer gebruiken die een opdrachtvenster voor terminal codes heeft en is aangesloten op uw printer. bijvoorbeeld Pronterface Dit is een gratis slicer die u ook voor dit proces kunt gebruiken. maar het gaat er om dat u software een opdrachtvenster heeft..

Stap 1 - PID Stem af op uw filament temperatuur.
U zou al een idee moeten hebben op wat voor type filament u wilt afstemmen en van de optimale temperatuur gebruik kunt maken waarop u het afdrukt. In dit voorbeeld stemmen we af op standaard PLA-filament bij 200 ° C  Houdt er rekening mee dat u PID afstemt op verschillende soorten filamenten..

Stap 2 - . Open uw opdrachtterminalvenster in uw slicer en maak verbinding met uw 3D-printer. Eenmaal verbonden, voert u de volgende opdracht in om te zien wat uw huidige PID afstemming-instellingen zijn: M503 U ziet dan een sectie PID-instellingen met een reeks waarden voor P, I en D:
in octoprint zie ik dan staan in terminalmode. (let op uw waardes wijken af van dit voorbeeld)
Recv: echo:   M301 P21.73 I1.54 D76.55

Stap 3 -

Start de opdracht PID Tune Om de automatische PID Tune-opdracht uit te starten, voert u in

M303 E0 S200 C3,  (kleurenalleenteruitleg
 Hier is een uitleg van het commando hierboven:
[M = Pid-commando E = Extruder S = Doeltemperatuur C = Cycli]
 In dit voorbeeld stemmen we dan  af op 200 graden voor PLA-filament
<M303 E0 S200 C3>





gevolgd door de knop send in te drukken na een paar keer opwarmen en afkoelen komt er na een tijdje een nummer te staan in je terminal scherm.

Stap 4 - Voer deze bovenstaande nieuwe PID Tune-waarden in het terminal window.

deze zijn dan bijvoorbeeld
Kp 40,63 Ki 5,98 Kd 69,06
gelukt!?   Mooi!!














copy paste die code naar bijvoorbeeld kladblok
dit wordt dan handmatig door u aangepast
naar de volgende code..
M301 P40.63 I5.98 D69.06

Eenmaal in kladblok aangepast, dan wordt de code weer copy paste ingevoerd op de opdrachtregel in de terminalwindow: M301 P40.63 I5.98 D69.06 klik op verzenden en en geeft daarna het commando M500 Dit om de nieuwe waarden op te slaan in de eeprom. Voer daarna M503 opnieuw in om te controleren of de nieuwe waarden zijn opgeslagen.

van harte je hebt nu een PID Tune voltooid op je 3D-printer.



zondag 16 december 2018

CR10 Laser

Klik om meer te lezen!

De 3D printer heb ik aangepast met een goedkope laser van aliexpress ,ik heb de 1watt versie aangeschaft en deze was binnen 1 week gearriveerd. geen verzendingskosten en onder de 50 euro. Eenmaal binnen heb ik de unit  gemonteerd met magneten,want ik wil niks pertinent vastzetten.daar ik ook gewoon wil 3D printen en niet constant alles eraf schroeven. Ik heb de laseraansturing rechtstreeks op de fan output van de printer gezet. beide 12volt dus geen probleem. je kan dus gewoon met Gcode de laser aan en uit zetten.. terwijl de printer een voorgeprogrammeerd pad afloopt. je kan hiermee geinige dingen maken,als voorbeeld heb ik een  Chevrolet logo ge√ętst in een stukje hout.. maar ook telefoonhoesjes kan je graveren en zelfs karton/balsahout kan je ermee snijden.



de software is lightburn. 30 dagen gratis daarna betaald. aanrader


ja sorry maar ook dit kan ;)
